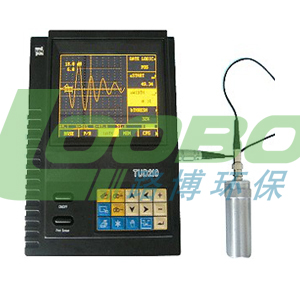

| TUD210金属探伤仪 |
 |
超声波探伤仪概述
TUD210金属探伤仪，是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、准确地进行工件内部多种缺陷(裂纹、疏松、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。
超声波探伤仪功能特点
- 高采样速率，射频波形细节尽现，最小显示范围2.5mm
- 同时具备USB和RS232串行通讯口
- 按键菜单式操作
- 整机全部软件可以通过通讯口在线升级
- 用户可以在时代网站下载本机嵌入式软件自行升级，方便快捷
- 拥有电子时钟日历
- 大容量存储器可存储高达400幅A扫图形及参数和40000个厚度值
- 使用大容量锂离子电池，无记忆性，连续工作时间约6小时
- 具有三条可调偏置的DAC曲线，可以适应不同行业中DAC曲线的绘制标准
- EL高亮度图形点阵显示屏，无视角限制、不受温度、阳光影响
- 具有双闸门设置和报警功能，能够任意设置闸门的位置和宽度
- 有进波、 失波和自动三种报警方式
- 可以在单探头和双探头两种探伤工作方式之间任意切换
- 波形显示： 正半波、负半波、全波和射频
- 探头阻尼通过菜单选择在50、150、400之间切换
- 可以利用标准试块自动生成DAC曲线
- 具有线性抑制功能，屏高的0～80%，步距：1%
- 具有打印功能，通过串行打印机打印厚度报告与波幅曲线
- 可以进行屏幕硬拷贝，将当前屏幕上的图形和菜单拷贝并打印
- 能够跟PC机通讯，拥有功能强大的windows数据处理软件
超声波探伤仪技术参数
- 扫描范围（mm）：2.5～5000(钢纵波)
- 脉冲移位（μs）：-20～+3400μs
- 探头零点：0μs～99.99μs，分辨率0.01
- 材料声速：1000m/s～9999m/s
- 输出阻尼（W）：50 | 150 | 400
- 频率范围（MHz）：0.2～10MHz
- 增益调节（dB）：0～110dB
- 垂直线性误差：≤3%
- 水平线性误差：≤0.2%
- 探伤灵敏度余量：≥50dB
- 动态范围：≥32dB
- 外型尺寸(mm)：230×184×53mm
- 重量（kg）：1.2Kg
超声波探伤仪基本配置
- 主机
- 直探头2.5MHz20
- 斜探头5MHz8×9K2
- 探头连接电缆
- 3A/9V电源适配器
- 耦合剂
- 背带
- 锂电池
超声波探伤仪可选附件
- PC端通讯软件
- 串行通讯电缆(9针)
- 串行打印机TPUP-NH
- 超声波探伤仪探头
- 超声波探伤仪试块
| |
|
|
