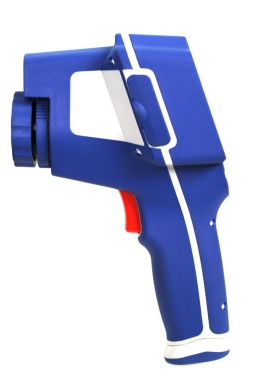

YRH700本质安全型红外热成像仪

测量范围0-700℃，可拍照，可摄像

触摸屏

3.7’彩色屏幕

图像可存储

一、 简介

当煤自燃发火时，煤层表面的温度升高，但肉眼并不能观察到，采用红外热像仪将煤层表面的温度以图像的形式呈现出来，高温和低温用不同的颜色标示，便于发现高温区，寻找隐性火区分布，适合于通风部门防治煤自燃发火。

矿井中有很多大功率电气设备，如电机、大型液压泵站、变电站、反复运转的轴承、绞车，长时间运转后会产生高温，但很难发现，采用红外热像仪就很直观的检查设备发热、超温、事故隐患，机电部门使用较为广泛。

二、 用途

检查井下煤自燃发火隐性火区分布、火源位置

检查各种煤矿大型电气设备及动力设备的发热，超温、事故隐患

矿难救援

检查顶板冒落和采区透水

排查瞎炮

检测地面矸子山发火

三、 适用部门

煤矿通风、机电、救护部门

四、 技术参数

测温范围:0℃～+700℃

*显示屏：3.7" 彩色LCD，触摸屏

*可拍照，摄像

*无线图像发射距离：大于200米

电池类型: 镍氢可充电电池，可现场更换

视场角/最小焦距: 35°×26°/ 0.5m

空间分辨率: 3.8mrad

探测器类型: (UFPA) 非制冷焦平面探测器

分辨率: 160 x 120

工作波长: 8到14 µm

焦距调节方式: 固定焦距

电池工作时间: 约2.5小时连续工作

充电器: 专用锂电池充电器

工作环境温度: 长时间工作: -20°C 至 +55°C 短时间工作: 80°C 至 +260°C

储存环境温度: -40℃ 至 +70℃ (-40°F 至 +158°F)

封装: IP67

五、 配置

主机

*ZWZ4-X图像发射器（选配）

*ZWZ4-S接收显示器（选配）
